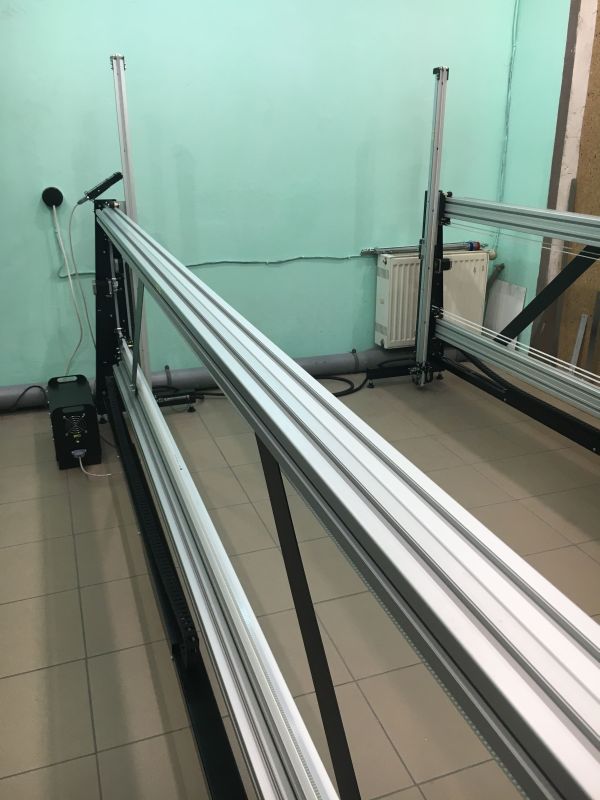

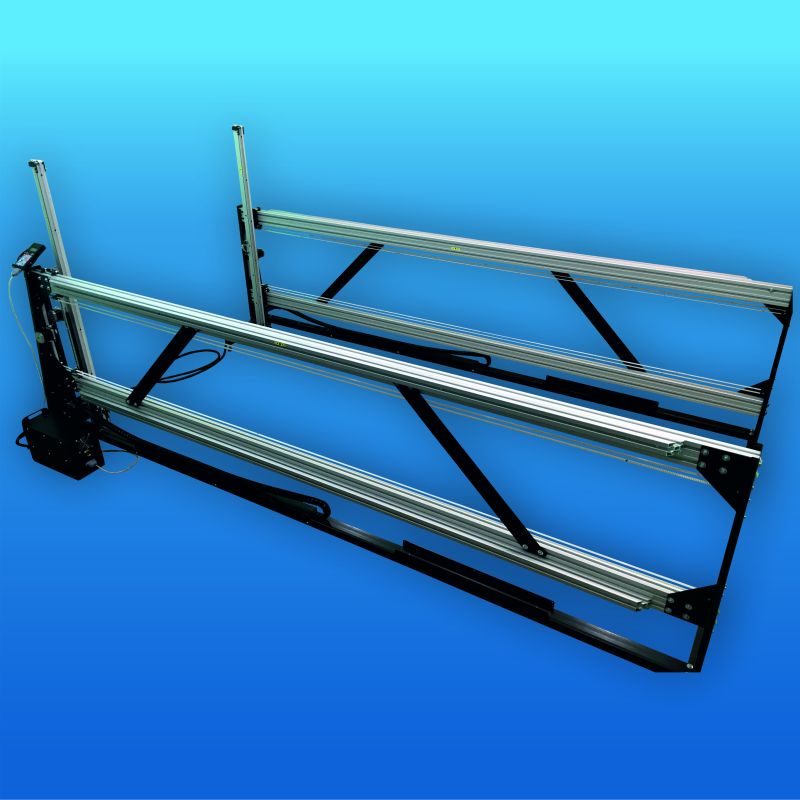

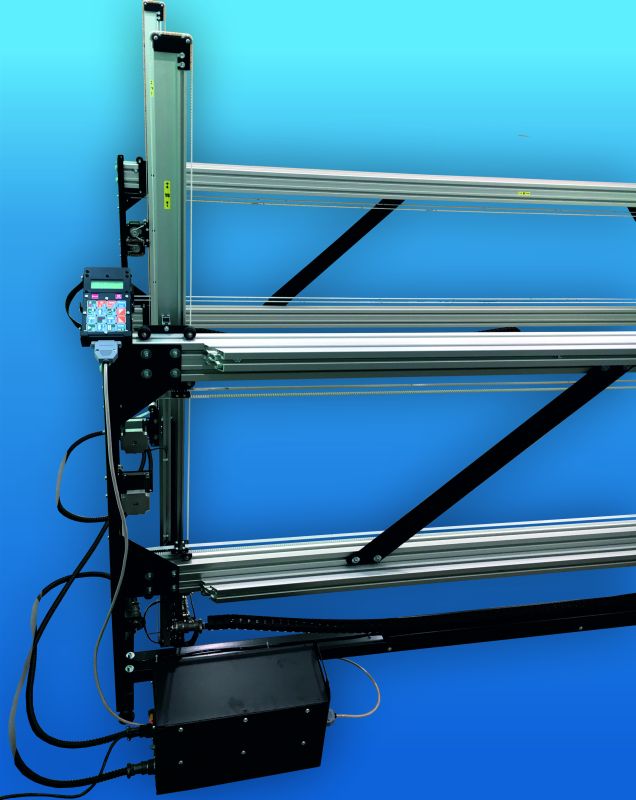

ЧПУ станок для резки пенопласта нагретой струной ESP320...400x130Ind

Это самый крупный станок в нашем модельном ряду. Станки этой модели берут обычно для резки крупногабаритных изделий (строительные элементы и плавсредства), где недопустимо или нежелательно получение изделия из частей. Эти модели позволяют работать с цельными блоками пенопласта размером до 1200 х 1200 х 3600мм, располагая его как вдоль оси X, так и вдоль струны. Причем длина струны в этом случае достигает 4000мм. Несмотря на то что четырех координатная компоновка позволяет резать конические элементы, основное ее назначение все же сделать максимально компактным станок с рабочим пространством до 4000 х 4000 х 1300 мм.

Стоимость расcчитывается исходя из параметров станка


Специфика модели

Специфика модели такова, что из-за больших размеров рабочего поля, она используется в технологических процессах, где нужна просто двухкоорденатная резка пенопласта. Поэтому несмотря на возможность работы в четырехкоординатном режиме, станки этих моделей работают в режиме 2D.

  1. Рабочее пространство: X=3200...4000мм, Y=1300мм длина струны до 4000мм позволяет резать пенопластовый блок 1200х1000х4000мм. размером 4000мм как вдоль струны, так и вдоль оси Х.
  2. Это габаритная и тяжелая модель которая больше подходит для промышленного производства чем для малого бизнеса.
  3. Применение усиленных зубчатых ремней.
  4. Применение схемы протяжки ремня отличной от других наших моделей.
  5. Применение 6-ти шаговых двигателей вместо 4-х.

Предназначение модели

  1. Производство плавсредств
  2. Технологические процессы производства панелей

Характеристика модели Функциональный, специализированный, надежный станок, предназначенный решения задач фигурной резки пенопласта крупных габаритов.

Комплектация

  1. Станок (две координатные рамы)
  2. Блок управления
  3. Силовые и сигнальные кабеля
  4. Система управления (опционально)
  5. Карта памяти + картридер (опционально)

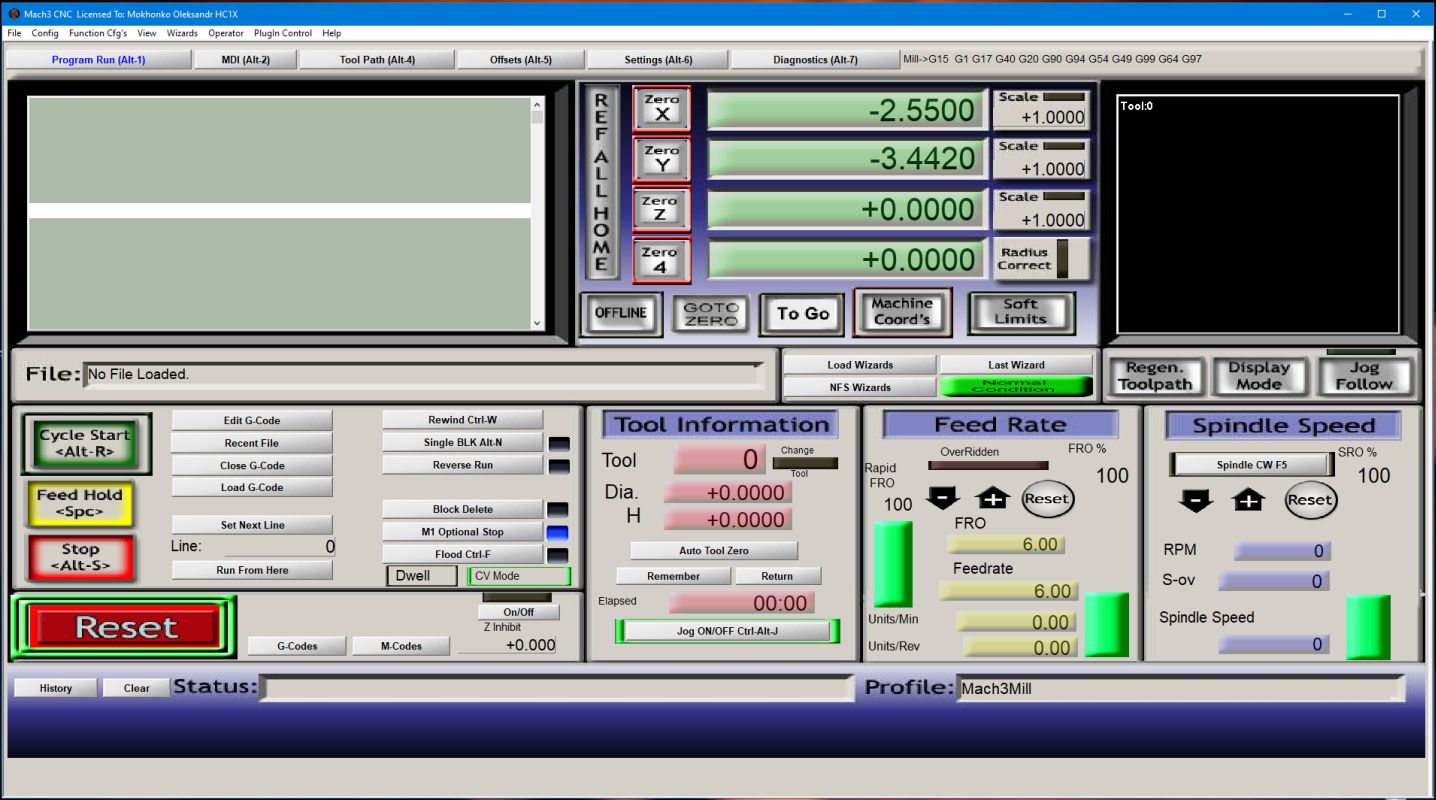

  6. Программа управления станком Mach3 лицензия (опционально)

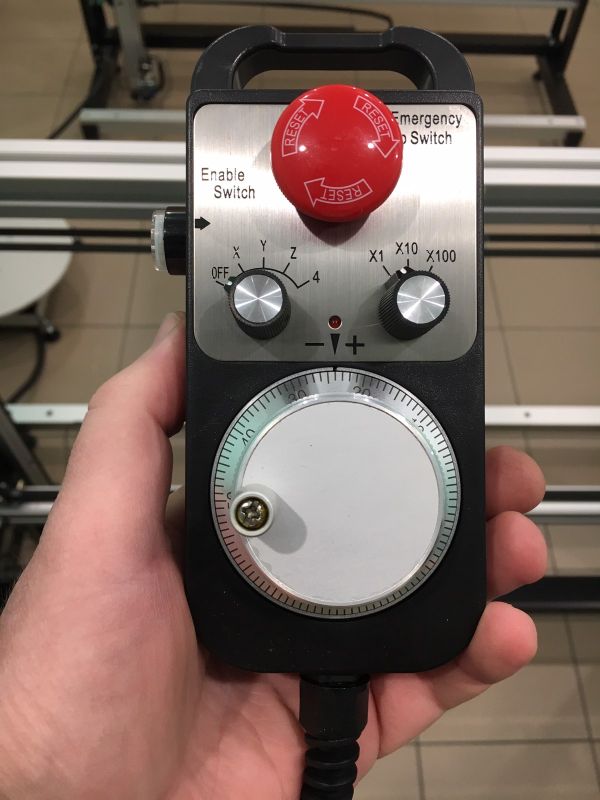

  7. Ручной генератор импульсов MPG (опционально)
  8. Программа подготовки файлов управляющих программ
  9. Обучающие инструкции и видеоуроки. (по программе подготовки файлов, по методике подготовки файлов, по системе управления, по станку)
  10. Струна  20м.

В модели используются высокоточные токарные детали из цветных сплавов и полимеров, детали из нержавеющей и конструкционной стали, вырезанные на лазерном оборудовании, качественная электроника и порошковая покраска. При сборке особое внимание уделяется качеству монтажа и пайки, а также функциональной и эстетической стороне. Благодаря этому модель обладает надежностью, которая позволяет при должном уходе эксплуатировать ее практически круглосуточно. Модель может комплектоваться как разработанной нами микроконтроллерной системой управления, так и лицензионной программой управления станками с ЧПУ Mach3.

Эта модель - выбор тех кто планирует резать изделия максимальных габаритов при сравнительно однообразной номенклатуре. То есть в промышленном серийном производстве.


  1. Два 2D позиционера, работающих в режиме линейной интерполяции X0Y0 и X1Y1;
  2. Тип привода - шаговые двигатели (ШД);
  3. Минимальное программируемое перемещение - 0.0025мм;
  4. Точность позиционирования +-0,1;
  5. Максимальная скорость позиционирования - 6000 мм/мин;
  6. Питание - 220V/50Hz;
  7. Потребляемая мощность – 1000Вт.
  8. Траектория реза подготавливается в любом векторном редакторе (CorelDRAW, AutoCAD, Компас и т.д.), управляющая программа готовиться в ArtCAM c помощью постпроцессора, идущего в комплекте со станком;
  9. Наличие концевых выключателей по X0Y0 и X1Y1;
  10. Габаритные размеры сдвинутого станка: длина до 4300 мм, ширина 900 мм; Y=1550мм;
  11. Размеры рабочей зоны до X=4000мм, Y=1300мм, длина струны 1000…4000мм;
  12. Вес 250кг.

Стандартно станок комплектуется автономной микроконтроллерной системой управления. По желанию заказчика станок можно укомплектовать другими типами разработанных нами систем управления, например лицензионной программой управления станками с ЧПУ Mach3.
